Quand on relève un immeuble haussmannien pour un diagnostic structurel ou un projet de surélévation, le premier réflexe est de chercher un schéma en coupe. Le problème, c’est que la plupart des représentations disponibles en ligne restent décoratives : elles montrent la façade, rarement la logique constructive derrière. Pour un architecte ou un urbaniste, un schéma d’immeuble haussmannien utile doit rendre lisibles les épaisseurs de murs porteurs, la hiérarchie des planchers et la distribution verticale des usages.
Lecture structurelle d’un schéma en coupe haussmannien
Sur un relevé terrain, la coupe verticale d’un immeuble haussmannien révèle une ossature assez constante d’un bâtiment à l’autre. Les murs porteurs en pierre de taille, épais au rez-de-chaussée, s’amincissent à mesure que l’on monte. Cette réduction progressive n’est pas aléatoire : elle suit la descente de charges et conditionne directement ce qu’on peut faire en rénovation intérieure.
A lire aussi : Declarationexpertise.fr : un blog accessible pour les passionnés de maison
Le soubassement accueille commerces ou entresol, avec des hauteurs sous plafond généreuses. Au-dessus, l’étage noble (deuxième étage le plus souvent) se distingue par son balcon filant et ses pièces de réception aux moulures les plus travaillées. Les étages courants présentent des hauteurs décroissantes jusqu’aux combles mansardés, autrefois réservés au personnel.
Les planchers bois-acier constituent le point critique de la plupart des diagnostics actuels. Depuis quelques années, les bureaux d’études parisiens constatent des vulnérabilités sur ces planchers mixtes, ce qui pousse à des renforcements par poutres carbone pour anticiper des sollicitations que la structure d’origine n’avait pas prévues.
A découvrir également : Les critères méconnus impactant le prix des architectes

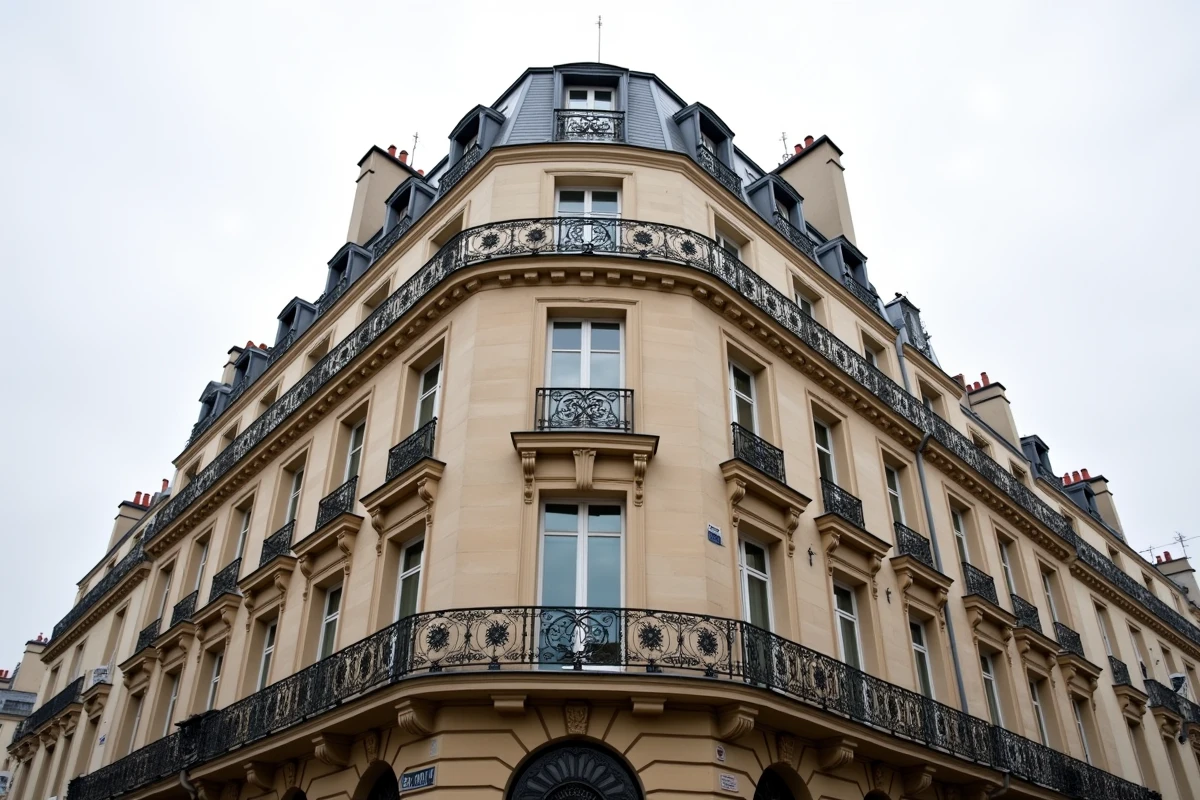

Schéma de façade haussmannienne : ce que chaque niveau raconte
Un schéma de façade annoté, c’est un outil de lecture sociale autant que technique. On y retrouve une grammaire verticale codifiée par les règlements d’urbanisme du Second Empire.
- Le rez-de-chaussée et l’entresol forment le socle commercial, souvent en pierre à bossages, conçu pour encaisser les charges et les chocs de la rue.
- Le deuxième étage, dit noble, affiche le balcon continu et les fenêtres les plus hautes : c’est l’adresse de prestige, celle que le propriétaire occupe ou loue au tarif le plus élevé.
- Les troisième et quatrième étages répètent un rythme régulier de fenêtres à encadrements moulurés, avec un second balcon filant fréquent au cinquième.
- Le dernier niveau avant les combles réduit la hauteur sous plafond et simplifie le décor, signalant un statut social moindre.
- Les combles sous toiture en zinc à 45 degrés, percés de lucarnes, abritaient les chambres de service.

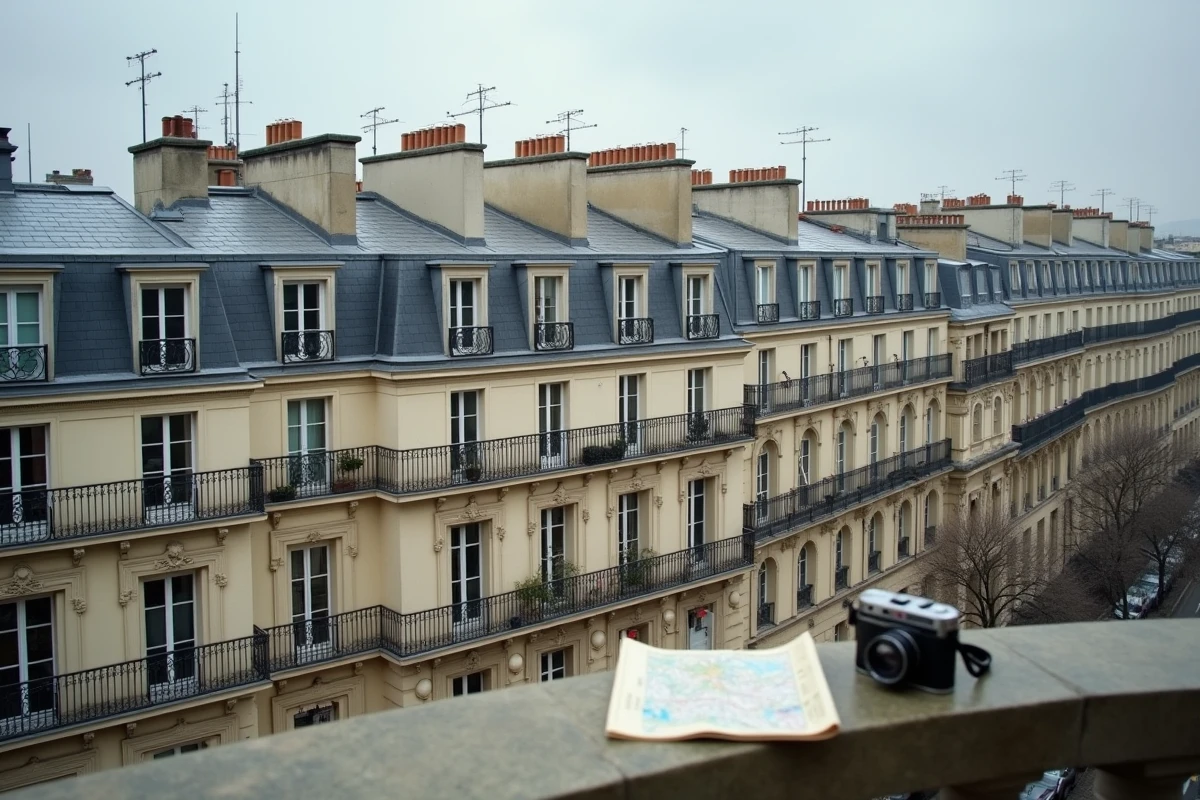

Ce qui frappe quand on superpose plusieurs relevés, c’est la régularité modulaire des trames de façade d’un immeuble à l’autre. Les largeurs de baies, les entraxes entre fenêtres, les corniches d’étage suivent des proportions quasi identiques sur des kilomètres de boulevards parisiens.
Murs porteurs en pierre de taille : épaisseurs et contraintes en rénovation
Sur le terrain, la question revient systématiquement : peut-on ouvrir tel mur, percer telle trémie, redistribuer les pièces d’un appartement haussmannien ? La réponse passe par la lecture du schéma structurel.
Les murs de façade et les murs de refend (perpendiculaires à la façade) constituent l’ossature porteuse. En partie basse, les épaisseurs courantes dépassent largement celles d’une construction contemporaine. Cette masse de pierre assure la descente de charges mais complique aussi l’isolation thermique. Les retours d’architectes parisiens signalent une tendance récente : l’injection de ouate de cellulose dans les murs porteurs permet d’améliorer l’isolation sans altérer les façades protégées, avec des coûts en baisse depuis peu.
Pour un projet de rénovation intérieure, le schéma en plan est aussi utile que la coupe. On y repère la distribution en enfilade typique des appartements haussmanniens, les pièces de réception donnant sur rue, les chambres et cuisines côté cour.
Les parquets à chevrons ou en point de Hongrie, les moulures au plafond et les cheminées en marbre ne sont pas que décoratifs : ils signalent souvent l’emplacement des cloisons d’origine et des conduits de fumée, qui contraignent la redistribution des espaces.
Surélévation d’immeuble haussmannien : le schéma face au décret de 2025
La surélévation des immeubles haussmanniens était jusqu’à récemment un sujet bloqué par les restrictions de hauteur dans les quartiers centraux de Paris. Le décret n°2025-347 du 15 mars 2025 change la donne : il autorise des surélévations de deux à trois mètres sous condition de respect patrimonial.
Sur un schéma en coupe, cela signifie concrètement qu’on peut envisager un niveau supplémentaire au-dessus de la corniche existante, à condition que la structure en pierre supporte la charge ajoutée. Un diagnostic structurel préalable devient obligatoire pour valider la faisabilité, et les planchers bois-acier des derniers niveaux sont souvent le maillon faible.
Les projets néo-haussmanniens en banlieue parisienne (comme ceux développés à Issy-les-Moulineaux) intègrent déjà des flexibilités modulaires absentes du modèle d’origine, notamment des espaces adaptables au co-working. Pour les immeubles historiques, la contrainte reste plus lourde : chaque modification visible depuis l’espace public doit respecter le vocabulaire architectural existant (zinc, lucarnes, corniches).
Schéma haussmannien annoté : les éléments à inclure pour un relevé utile
En coupe verticale
Un schéma exploitable pour un architecte doit mentionner les hauteurs sous plafond par niveau, les épaisseurs de murs porteurs, le type de plancher (bois, bois-acier, voûtains), la pente de toiture et la position des souches de cheminée. Sans ces données, le dessin reste illustratif.
En plan d’étage
La distribution type d’un appartement haussmannien suit un schéma reconnaissable : vestibule d’entrée desservant un couloir central, salon et salle à manger en façade sur rue, chambres en position intermédiaire, cuisine et pièces de service côté cour. Les retours varient sur ce point selon l’époque de construction et la largeur de la parcelle, mais la trame porteuse reste le fil conducteur du plan.
Annoter les conduits (cheminées, ventilation), les trémies d’escalier et les descentes d’eaux usées sur le schéma évite les mauvaises surprises en phase de projet de rénovation. Un mur qu’on pensait simple cloison peut s’avérer porteur ou traversé par un conduit actif.
Le schéma d’un immeuble haussmannien, qu’il soit en coupe, en plan ou en façade, n’a de valeur que s’il est renseigné avec les données du bâtiment réel. Les représentations génériques aident à comprendre la logique du modèle, mais chaque immeuble parisien a ses particularités de construction, ses reprises, ses ajouts. Avant toute intervention, le relevé sur site reste la seule base fiable.
